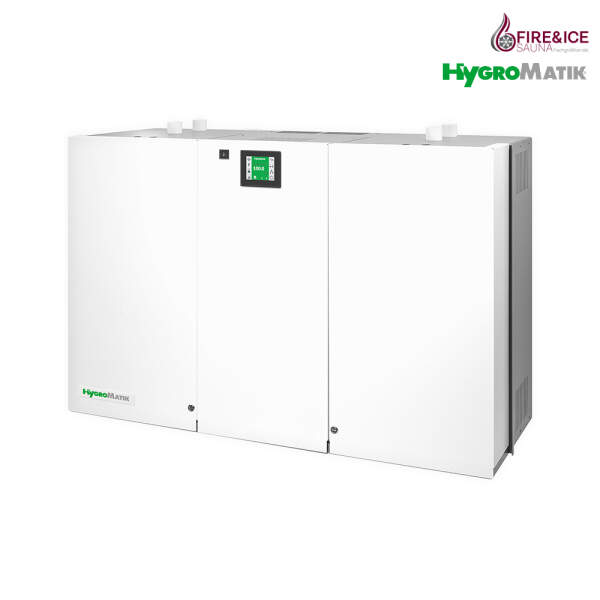

Dampfluftbefeuchter FlexLine Klima Elektrode | Hygromatik FLE80: 76,4-83,4 kg/h für 95,50-104,25 m³

Dampfluftbefeuchter FlexLine Klima Elektrode | Hygromatik FLE80: 76,4-83,4 kg/h für 95,50-104,25 m³

Artikelnummer: 170-FLE80-T-AA00
HAN: FLE80-T-AA00
Kategorie: Dampferzeuger
Hersteller: Hygromatik

DampfLuftbefeuchter Hygromatik FlexLine Spa mit Elektroden-
Heizelement für ein gesundes und angenehmes Betriebsklima
(Lüftung und Klimaanlagen zur Raumbefeuchtung sowie Biosaunen)
» niedriger Installationsaufwand - projektbezogene Anpassung
» modernes Touch-Bedienfeld (interne Ansteuerung)
» langlebige & umweltfreundliche Komponenten
» Plus X Award in drei Kategorien & Bestes Produkt 2018
» neuartige Produktlinie (2018) - 100% Made in Germany
» Elektroden-Heizung für jede Wasserqualität
Optimal nach unseren Erfahrungswerten aus dem Anlagenbau:
weiche bis mittlere Wasserhärte 5 – 12 dh und
normale bis erhöhte Leitfähigkeit 125 – 700 µS/cm
» funktionsbezogene Anfertigung (hier individuell konfigurierbar)

Gerätetyp mit Dampfleistung

10.490,00 €

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Lieferbar
Lieferzeit ca. : 11 - 12 Werktage (DE - Ausland abweichend)

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Konfigurieren

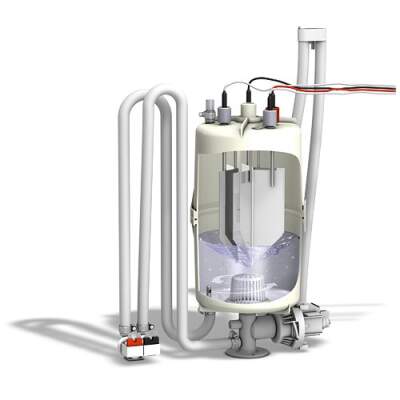

Standzeit FLE80-130

optionale Angabe

Optionen zur Minimierung des Wartungsaufwandes und Maximierung der Langlebigkeit
NUR EINE KONFIGURATION MÖGLICH der Standzeiterweiterungen

SuperFlush, standard FLE 30, 40, 50, 65, 80, 100, 130

SuperFlush, standard FLE 30, 40, 50, 65, 80, 100, 130 +267,00 €: SuperFlush für Hygromatik Dampfgeneratoren FlexLine FLE05, FLE10, FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130.
Sorgt für ein verbessertes Kalkmanagement und verlängerte Wartungsintervalle.
Anwendungsfall
Bei Erhitzung von Leitungswasser entstehen durch chemische Prozesse je nach Wasserhärte geringere oder größere Mengen von mineralischen Ablagerungen, die im Dampfzylinder verbleiben und früher oder später eine Wartung erforderlich machen. Die optional eingebaute Superflush-Spülung kann den Austrag schlammiger mineralischer Ablagerungen deutlich verstärken und damit die Betriebszeiten zwischen den Wartungsintervallen verlängern.
Funktionsbeschreibung
SuperFlush erzeugt am Zylinderboden durch eine eingesetzte Düse eine Wasserströmung, die während des Abpumpvorganges den Austrag von Kalkteilchen unterstützt. Die Düse wird von einem zusätzlichen Wassereinlass-Magnetventil versorgt und ist parallel zur Abschlämmpumpe angeschlossen.
Technische Daten
Wasseranschlussdruck: 1-10bar / 14,5-145psi Wasserzuleitung: mindestens DN12 (3/8")

Artikeldetails

Menge: 2

HyFlush (SuperFlush getaktet intensiv) für FLE80,...

HyFlush (SuperFlush getaktet intensiv) für FLE80, 100, 130 +1.492,00 €: HyFlush (SuperFlush getaktet intensiv) für Hygromatik Dampfgenerator FlexLine FLE30, FLE40, FLE50 und FLE65.
Sorgt für ein verbessertes Kalkmanagement und deutlich verlängerte Wartungsintervalle.
Anwendungsfall
Leitungswasser hat neben reinem H2O auch mineralische Inhaltsstoffe (z.B. Calcium, Magnesium etc.). Bei Erhitzen und Verdampfen von Wasser fallen diese als schlammige oder kristalline Ablagerungen aus, die im Dampfzylinder verbleiben und im Rahmen einer regelmäßigen Wartung entfernt werden müssen. Mit der optionalen Spülfunktionalität "HyFlush" können die Ablagerungen verstärkt ausgetragen werden. So wird eine längere Betriebsdauer zwischen zwei Wartungsintervallen ermöglicht.
Funktionsbeschreibung
HyFlush erzeugt am Zylinderboden durch eine eingesetzte Düse eine Wasserströmung, die während des Abpumpvorganges den Austrag von Kalkteilchen unterstützt. Die Düse wird von einem zusätzlichen Wassereinlass-Magnetventil versorgt, das über ein Relais aktiviert wird. Das Relais wird von der Software mit einem eingestelltem Verhältnis von Aktiv- und Pausenzeiten gesteuert.

Artikeldetails

Menge: 2

HyCool Abwasserkühlung FLE80, FLE100, FLE130

HyCool Abwasserkühlung FLE80, FLE100, FLE130 +754,00 €: HyCool Abwasserkühlung für Hygromatik Dampfgeneratoren FlexLine FLE80, FLE100 und FLE130.
Die integrierte Abwasserkühlung beinhaltet eine aktivierbare vollautomatische Stichleitungsspülung

Artikeldetails

Menge: 2

HyCool Abwasserkühlung und HyFlush FLE80, FLE100,...

HyCool Abwasserkühlung und HyFlush FLE80, FLE100, FLE130 +1.909,00 €: HyCool Abwasserkühlung für Hygromatik Dampfgeneratoren FlexLine FLE80, FLE100 und FLE130.
Die integrierte Abwasserkühlung beinhaltet eine aktivierbare vollautomatische Stichleitungsspülung
Sorgt für ein verbessertes Kalkmanagement und deutlich verlängerte Wartungsintervalle.

Artikeldetails

Menge: 2

Wassereinlass / Systemtrennung

optionale Angabe

NICHT KOMPATIBEL MIT SuperFlush, HyFlush und HyCool, da Leitungsdruck entfällt,
welcher für die Betreibung der Standzeiterweiterungen benötigt wird

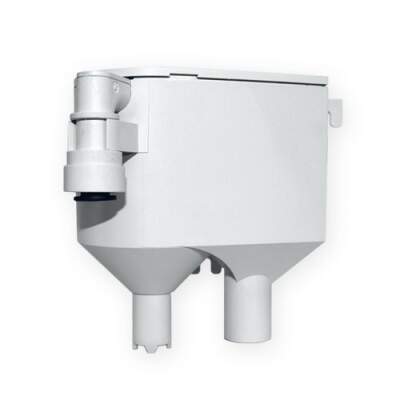

HyFlow Systemtrenner für FLE +260,00 €: DVGW-zertifizierter Systemtrenner zum Schutz des Trinkwassers vor Verschmutzung - nur für Elektrodengeräte.
Anwendungsfall
In immer mehr Märkten werden Maßnahmen zum Schutz des Trinkwassers gefordert, z.B. durch einen freien Auslauf an der Entwässerungsleitung und einen separaten Rohrtrenner. Mit HyFlow werden zusätzliche Sicherungsmaßnahmen überflüssig.
Funktionsbeschreibung
Nach dem Öffnen des Magnetventils fließt Wasser in den HyFlow und anschließend in den Zylinderstützfuß. Der Zylinder wird über den statischen Druck der Wassersäule gefüllt. Steigt der Wasserspiegel im HyFlow zu hoch an, fließt Wasser über eine Zwischenwand ins Abwassersystem. Im unwahrscheinlichen Fall, dass der Zulauf zum Zylinder und zum Abwassersystem blockiert sein sollten, fließt das zulaufende Wasser durch den Überlauf aus dem HyFlow heraus und verlässt das Gerät durch den Abwasseranschluss. Eine Verunreinigung des Trinkwassers wird so sicher ausgeschlossen.
Technische Daten
Wasseranschlussdruck: 1-10bar / 14,5-145psi
Wasserzuleitung: mindestens DN12 (3/8")

Artikeldetails

Menge: 2

Ihre Konfiguration

inkl. 19% USt. , zzgl. Versand

FlexLine Dampfluftbefeuchter - Flexibilität, die sich bezahlt macht.

Die neue Generation von Dampfluftbefeuchtern der mittelständischen deutschen Firma Hygromatik. Als Nachfolger der Hygromatik CompactLine-Dampferzeuger bietet die FlexLine ein Grundmodell, das mit 12 Leistungsklassen den unterschiedlichen Anforderungen an Dampfmengen gerecht wird. Der FlexLine Dampfluftbefeuchter besticht durch seine hohe Flexibilität und Verfügbarkeit, die durch sein modulares Baukastensystem gewährleistet wird. Das Grundmodell dient durch eben diese Konstruktion als Basis für alle weiteren Konfigurationsmöglichkeiten, wodurch die FlexLine an die unterschiedlichen Anforderungen im Klimatisierungs- und Raumbefeuchtungsbereich individuell angepasst werden kann. Das exklusive und intelligente System wurde in drei Kategorien ausgezeichnet und die FlexLine-Dampfluftbefeuchter als "Bestes Produkt 2018" mit dem Plus X Award gekürt. Nicht nur für die Klimatisierung für Aufenthaltsräume wie Büros und Ähnliche, sondern auch für die Luftfeuchteregelung der Bio-Sauna.

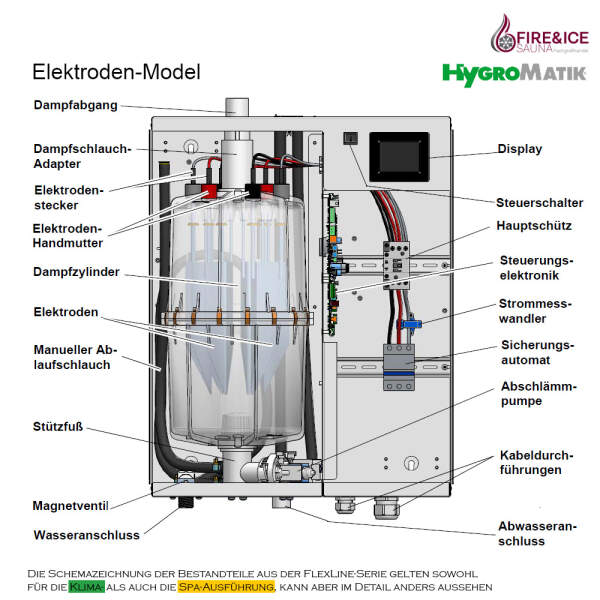

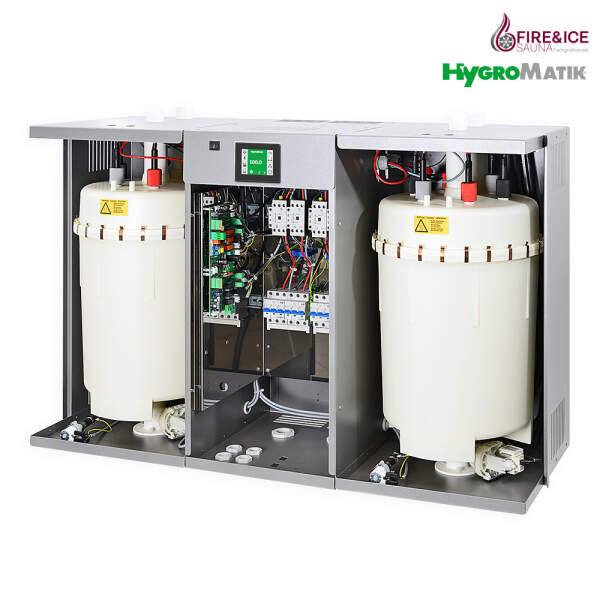

Dampferzeugung mit Vollflächen-Elektroden

HygroMatik Elektroden-Dampfluftbefeuchter eignen sich besonders für den Betrieb mit normalem Leitungswasser. Die Elektroden-Dampferzeugung ist die perfekte Lösung, wenn eine einfache und zuverlässige Erzeugung von Luftfeuchte bzw. Dampf benötigt wird.
In einem speziellen Dampfzylinder sind Elektroden angeordnet. Wird Wasser in den Zylinder eingelassen, schließt sich der Stromkreis zwischen den Elektroden und das Wasser wird erhitzt. Dadurch entsteht reiner, geruchloser Wasserdampf.

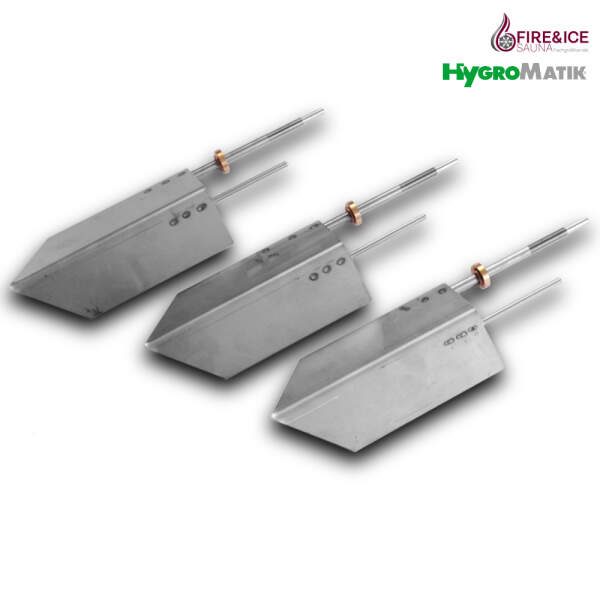

Hygromatik verwendet in allen Geräten ausschließlich massive Vollflächen-Elektroden. Durch die hohe Materialmenge sind diese besonders langlebig und bestens für Leitungswasser geeignet.
Der Wartungsaufwand ist bei den Elektroden-Dampfluftbefeuchtern besonders gering, da die Elektroden weniger oft ausgetauscht werden müssen.

Download Funktionsschema Elektroden-Dampfluftbefeuchter FlexLine Klima Gerät

FlexLine Anschlussoptionen

Der FlexLine stehen vielfältige Optionen zur Verfügung, mit denen der Dampfluftbefeuchter auf die individuellen räumlichen Gegebenheiten abgestimmt werden kann. Gerne beraten wir Sie zu den verfügbaren Anschlussoptionen HyCool (integrierte Abwasserkühlung), HyFlow (DVGW-zertifizierter Systemtrenner), Zylinderstern Star (bessere Regelbarkeit bei hoher Versorgungsspannung) und SuperFlush (Zylinderspüleinrichtung), wobei wir immer an der persönlich besten Dampflösung für Ihr Projekt interessiert sind.

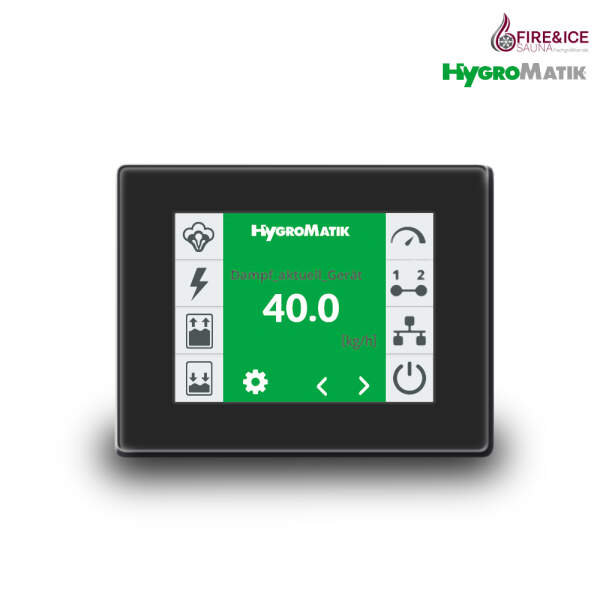

Bedienung der FlexLine - Dampfluftbefeuchter

Alle HygroMatik FlexLine Dampferzeuger sind mit einem kapazitiven 3,5" Touch-Display ausgestattet. Die Bedienung und Programmierung erfolgt über eine flache und simple Menüstruktur gemäß der Logik moderner Smartphones. Software-Updates sind einfach und schnell per USB-Stick durchführbar.

Betriebszustand wird durch übersichtliche Piktogramme visualisiert
Navigation erfolgt einfach und schnell
Systemmeldungen und Informationen werden als Klartext angezeigt
Servicemeldungen werden mit Datum und Uhrzeit ausgegeben
Echtzeituhr

Nachhaltigkeit und Qualitätsversprechen

HygroMatik verspricht durch die qualitative Entwicklung ihrer Produkte eine besonders lange Laufzeit. Besonders die FlexLine-Dampfluftbefeuchter zeichnen sich mit Technologien aus, durch die der effektive Umgang mit Energie und Ressourcen perfektioniert wurde. Das ermöglicht den FlexLine-Dampferzeugern, einen besonders geringen Verschleiß und Wartungsaufwand zu gewährleisten.

Lastabwurf zwischen 25% und 100%: programmierbare temporäre oder dauerhafte Anpassungen des Betriebs
langjähriger Dauereinsatz durch verbesserte Grundmaterialien, die den wiederverwendbaren Zylindern zu einer noch höheren Temperaturbeständigkeit und Formstabilität verhilft
teilbarer Dampfzylinder, der einfach geöffnet und ohne Chemikalien gereinigt werden kann
Langlebigkeit: korrosionsbeständige Edelstahl-Gehäuse mit zusätzlicher Pulverbeschichtung
robuste Abschlämmpumpe zur Beseitigung von Härtebildnern für lange Betriebszeiten und geringen Wartungsbedarf
marktweit höchster Sicherheitsstandard unter Elektroden-Dampfluftbefeuchtern durch integrierten Leitungsschutzschalter

Servicefunktionen

Die HygroMatik FlexLine ist mit smarten Servicefunktionen und innovativen Features zur Betriebssicherheit ausgestattet, wodurch ein neues Niveau an Sicherheit, Kontrolle und Übersicht erreicht wurde.

Überwachungs-Display - Elektroden Dampfluftbefeuchter für Büroräume - FlexLine Geräte

Diagnosemodus: Start über Touch-Display ohne Inbetriebnahme des Geräts
Servicemeldung: wählbare Serviceintervalle werden nach produzierter Dampfmenge vom Gerät errechnet und ausgegeben
Statusmeldungen: Die intelligente Steuerung vermeidet Schäden und teuere Serviceeinsätze
detaillierte Meldungen: Abweichungen können schneller identifiziert und behoben werden

Anwendungsbereiche FlexLine Klima

Büro- und Konferenzräume

Die Leistungsfähigkeit von Mitarbeitern hängt im Wesentlichen von Motivation, Konzentration und gesundheitlichen Aspekten ab. Ein gesundes Raumklima mit optimaler Luftfeuchte liefert dafür die ideale Basis und spart nebenbei noch Energiekosten.

Hotels und Tagungszentren

Eine der wichtigsten Aufgaben im Tätigkeitsbereich von Hotels und Tagungszentren ist es, den Gästen einen angenehmen Aufenthalt zu ermöglichen. Ein gesundes und arbeitsfreundliches Raumklima spielt dabei eine wesentliche Rolle.

Universitäten und Bildungseinrichtungen

Fühlt sich der Mensch wohl, ist er aufnahmefähiger und konzentrierter bei der Sache. In Räumen mit vielen Menschen setzt beim Einzelnen jedoch schnell ein Gefühl der Müdigkeit ein. Eine Optimierung der Luftfeuchte kann hier Abhilfe schaffen.

Einkaufszentren und Kaufhäuser

Immer mehr Kunden wünschen sich ein Einkaufserlebnis in einer Wohlfühlatmosphäre. Eine optimale Luftfeuchte trägt hier entscheidend zu einem angenehmen Raumklima bei, in dem man sich gerne und damit auch länger aufhalten mag.

Museen und Galeriene

Oft beherbergen Museen und Galerien Sachwerte von unschätzbarem Wert, die aufgrund ihres Alters oder ihrer Beschaffenheit ein regulierbares bzw. konstantes Raumklima benötigen. Um Beschädigungen entgegenzuwirken, ist eine Luftbefeuchtung unabdingbar.

Krankenhäuser und Arztpraxen

In den Räumen von Krankenhäusern und Arztpraxen steht die Behandlung und die Genesung von Patienten im Vordergrund. Ein gesundheitsförderndes Raumklima ist daher ein sehr wichtiger Baustein im Gesamtangebot einer medizinischen Einrichtung.

Bibliotheken und Antiquariate

Abhängig von der Temperatur entnimmt Papier der Umgebungsluft Feuchtigkeit oder gibt diese an sie ab. Ist die Luft zu trocken, wird Papier spröde und rissig. Eine regulierte Luftbefeuchtung beugt der Alterung und Beschädigung von Büchern vor.

Kreuzfahrt und Offshore

Kreuzfahrtschiffe benötigen zur Klimatisierung eine gewaltige Menge an Kühlleistung. Adiabatische Kühlungssysteme erzeugen diese effizient und kostengünstig. Eine regulierte Luftfeuchte schafft zudem ein angenehmes und gesundes Klima unter Deck.

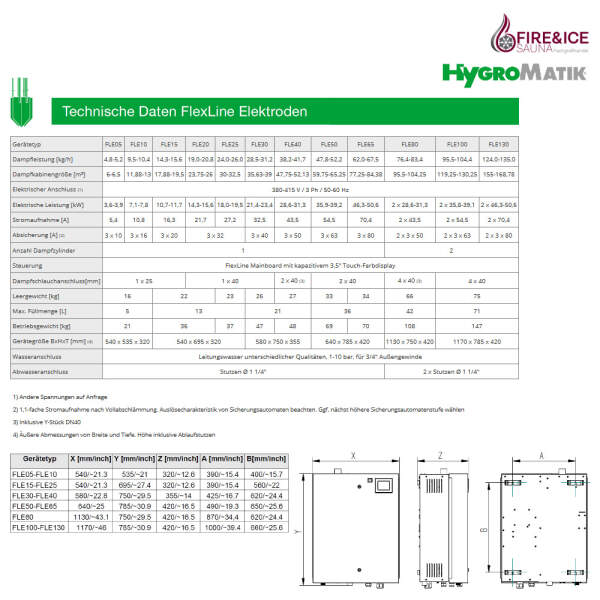

Technische Daten FlexLine Klima Elektrode

Gerätetyp	FLE05	FLE10	FLE15	FLE20	FLE25	FLE30	FLE40	FLE50	FLE65	FLE80	FLE100	FLE130
Dampfleistung [kg/h]	4,8-5,2	9,5-10,4	14,3-15,6	19,0-20,8	24,0-26,0	28,5-31,2	38,2-41,7	47,8-52,2	62,0-67,5	76,4-83,4	95,5-104,4	124,0-135,0
Dampfkabinengröße [m³]	6-6,5	11,88-13	17,88-19,5	23,75-26	30-32,5	35,63-39	47,75-52,13	59,75-65,25	77,25-84,38	95,5-104,25	119,25-130,25	155-168,78
Elektrischer Anschluss (1)	380-415 V / 3 Ph / 50-60 Hz
Elektrische Leistung [kW]	3,6-3,9	7,1-7,8	10,7-11,7	14,3-15,6	18,0-19,5	21,4-23,4	28,6-31,3	35,9-39,2	46,3-50,6	2 x 28,6-31,3	2 x 35,8-39,1	2 x 46,3-50,6
Stromaufnahme [A]	5,4	10,8	16,3	21,7	27,2	32,5	43,5	54,5	70,4	2 x 43,5	2 x 54,5	2 x 70,4
Absicherung [A] (2)	3 x 10	3 x 16	3 x 20	3 x 32		3 x 40	3 x 50	3 x 63	3 x 80	2 x 3 x 50	2 x 3 x 63	2 x 3 x 80
Anzahl Dampfzylinder	1									2
Steuerung	FlexLine Mainboard mit kapazitivem 3,5" Touch-Farbdisplay
Dampfschlauchanschluss[mm]	1 x 25			1 x 40			2 x 40 (3)	2 x 40		4 x 40 (3)	4 x 40
Leergewicht [kg]	16		22		23	26	27	33	34	66	75
Max. Füllmenge [L]	5		13			21		36		42	71
Betriebsgewicht [kg]	21		36		37	47	48	69	70	108	147
Gerätegröße BxHxT [mm] (4)	540 x 535 x 320		540 x 695 x 320			580 x 750 x 355		640 x 785 x 420		1130 x 750 x 420	1170 x 785 x 420
Wasseranschluss	Leitungswasser unterschiedlicher Qualitäten, 1-10 bar, für 3/4" Außengewinde
Abwasseranschluss	Stutzen Ø 1 1/4"									2 x Stutzen Ø 1 1/4"

1) Andere Spannungen auf Anfrage
2) 1,1-fache Stromaufnahme nach Vollabschlämmung. Auslösecharakteristik von Sicherungsautomaten beachten. Ggf. nächst höhere Sicherungsautomatenstufe wählen
3) Inklusive Y-Stück DN40
4) Äußere Abmessungen von Breite und Tiefe. Höhe inklusive Ablaufstutzen

Abmessungen ( Länge × Breite × Höhe ):	113,00 × 42,00 × 75,00 cm

Bedienungsanleitungen Hygromatik FlexLine Elektrode

Für detaillierte Angaben im Benutzungs und Montageprozess der Elektroden-Dampfluftbefeuchter der FlexLine-Serie von Hygromatik, bieten wir Ihnen unten unsere Bedienungsanleitungen, zur eigenen Überprüfung und Abstimmung mit Ihren technisch ausgebildeten Fachleuten, an.
Falls dennoch weitere Fragen bezüglich Einbaus und Handhabung bestehen, helfen wir Ihnen gerne auch persönlich weiter.

Download Bedienungsanleitung Elektroden-Dampfluftbefeuchter FlexLine Klima Gerät

Download Bedienungsanleitung Elektroden-Dampflufbefeuchter FlexLine Klima Steuerung

Download Ausschreibungstext Elektroden-Dampfluftbefeuchter FlexLine Klima Funktion

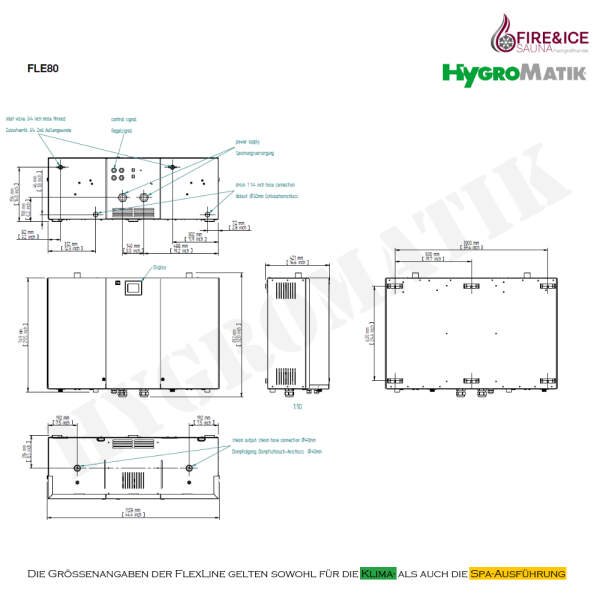

Technische Zeichnungen und Wartung Hygromatik FlexLine Elektrode

Für detaillierte Angaben der Größenverhältnisse sowie der Wartung der Elektroden-Dampfluftbefeuchter der FlexLine-Serie von Hygromatik, bieten wir Ihnen unten unsere technischen Zeichnungen und Wartungsunterlagen unseres Herstellers, zur eigenen Überprüfung und Abstimmung mit Ihren technisch ausgebildeten Fachleuten an.
Falls dennoch weitere Fragen bezüglich Abmessungen und Komponenten bestehen, helfen wir Ihnen gerne auch persönlich weiter.

Download Abmessungen Elektroden-Dampfluftbefeuchter FlexLine Klima Gerät

Download Wartungsanleitung Elektroden-Dampfluftbefeuchter FlexLine Klima Gerät

Download Explosionszeichnung mit Ersatzteileliste Elektroden-Dampfluftbefeuchter FlexLine Klima Gerät

Download Konformitätserklärung Elektroden-Dampfluftbefeuchter FlexLine Klima Gerät

Produktbroschüre Hygromatik FlexLine Elektrode

Für detaillierte Angaben direkt von unserem Hersteller der Elektroden-Dampfluftbefeuchter der FlexLine-Serie von Hygromatik, bieten wir Ihnen unten den passenden Produktprospekt, In diesem werden wichtige Themen wie, Anwendungsbereiche, Optionen, Bedienkomfort, effiziente Nutzung sowie Energiesparen und Servicefunktionen angesprochen.
Falls dennoch weitere Fragen bezüglich Individualanpassungen für Ihre Befeuchtungsanlage bestehen, helfen wir Ihnen gerne auch persönlich weiter.

Download Produktbroschüre Elektroden-Dampfluftbefeuchter FlexLine Klima Infomaterial

Optionales Zubehör für Hygromatik FlexLine Elektrode

Für detaillierte Angaben der optionalen Erweiterungsmöglichkeiten der Elektroden-Dampfluftbefeuchter der FlexLine-Serie von Hygromatik, bieten wir Ihnen unten den passenden Erklärungen. Falls dennoch weitere Fragen bezüglich Individualanpassungen für Ihre Befeuchtungsanlage bestehen, helfen wir Ihnen gerne auch persönlich weiter.

Standzeitanpassungen
Für verschiedenste Anpassungen der Betriebsabläufe und der Wartung:

SuperFlush:
Betriebszeiten zwischen Wartungsintervallen verlängern, durch Herausspülfunktion mineralischer Ablagerungen im Zylinder des Dampfgenerators.

Download SuperFlush für Elektroden-Dampfluftbefeuchter FlexLine Klima Infomaterial

Download SuperFlush für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

HyFlush:
Betriebszeiten zwischen Wartungsintervallen noch mehr verlängern, durch intensiver getaktete Spüldurchgänge. Verbesserte Herausspülfunktion mineralischer Ablagerungen im Zylinder des Dampfgenerators.

Download HyFlush für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

HyCool:
Eine Abwasserkühlung sorgt dafür, dass Ihre Leitungen keinen Schaden durch hochgradig erhitztes Abwasser des Spülvorgangs erleiden müssen.

Download HyCool beigelegt für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

Download HyCool eingebaut Einzelzylindergerät für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

Download HyCool eingebaut Doppelzylindergerät für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

Kombi aus HyFlush und HyCool:
Vereint die verbesserte Entschlämmung durch Durchspülfunktion mit der Abwasserkühlungs-Funktion um eine idealisierte Wartungsaufwandsveringerung planen zu können.

Download HyFlush und HyCool eingebaut Einzelzylindergerät für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

Download HyFlush und HyCool eingebaut Doppelzylindergerät für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung

Wassereinlass

HyFlow:
Gegen Verschmutzungen im Zulauf im zu verdampfenden Wasser und mindert den Leitungsdruck.

Download HyFlow für Elektroden-Dampfluftbefeuchter FlexLine Klima Anleitung
